Serie E4.32 ESD

Hier können Sie Ihr E-KettenSystem® individuell konfigurieren. Alle Eingaben und Änderungen werden in die Konfiguration, die sich am Seitenende befindet, übernommen.

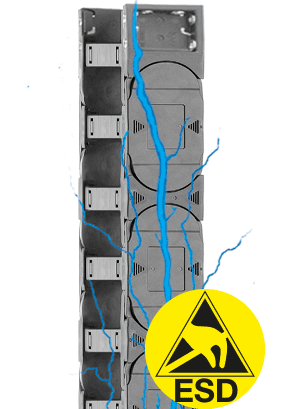

Serie E4.32 ESD - Kette, beidseitig zu öffnen vollstegig

Das ESD E4.1-System vereint sämtliche Vorteile seiner drei Vorgänger und ist das beste System im igus® e-ketten® Programm. Die E4.1-Serien sind stabiler bei gleichen oder kleineren Abmessungen als ihre Vorgänger. Nahezu alle Zubehörkomponenten und Anschlussmaße sind identisch. Mit dem igus® System E4.1 die Lebensdauer Ihrer Anwendung nochmals erhöhen und dabei Kosten senken.

Hintergriff für optimale Seitenstabilität, hohe Schubkraft auf langen Verfahrwegen und für große freitragende Längen
Gute Eignung für 90° Anwendungen
Geräuschdämpfende "Bremsen" und Geräuschdämpfer als Option
Außen- und Innenlaschen für schnelle Montage, mit oder ohne Vorspannung

Lieferbare Innenbreiten Bi: 50 bis 200 mm
Lieferbare Biegeradien R: 63 bis 250 mm
Teilung: 56 mm / Glied = 18 Glieder / m (1008 mm)

Wann nehme ich Serie E4.32 ESD

Wenn eine leise Ausführung benötigt wird
Bei sehr hohen Geschwindigkeiten und/ oder Beschleunigungen
Für lange Verfahrwege
Für hohe Zusatzlasten

Wann nehme ich Serie E4.32 ESD nicht

Wenn eine extrem vibrationsarme e-kette® gewünscht wird
Serie E6.35
Wenn einseitiges Öffnen ausreichend ist
Serie 2600/2650/2680/2700

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
ΔCL [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 40 mm (bei 2 kg/m Zusatzlast)., dies sollte bei allen Anwendungsarten beachtet werden. Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A=Mitnehmer, B=Festpunkt
Teilung: 56 mm
Glieder pro m: 18
Verfahrweg: S
Kettenlänge = S/2 + K

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Die Diagramme zur freitragenden Länge gelten für die Standard e-ketten® in Material igumid GLW. Die Werte können auch für die Beurteilung von Anwendungen der e-ketten® in Sondermaterial ESD genutzt werden. Bei Überschreitung von 80% der jeweiligen maximalen freitragenden Länge ist die Eignung der e-kette® durch einen praxisnahen Versuch abzusichern.

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

Anwendungsbeispiele 3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Konstruieren mit igus®

Leise Ausführung

7 Breiten und 6 Biegeradien

Praktische Werkzeuge zum Öffnen und Schließen von e.ketten® der Serie E4

KonstruktionsangabenWeitere Informationen zur "freitragenden Anwendung"

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Montagehinweise

Andere Einbauarten

Technische Daten

Zusatz zur Montageanleitung

EG-Konformitätserklärung

Zugentlastungen

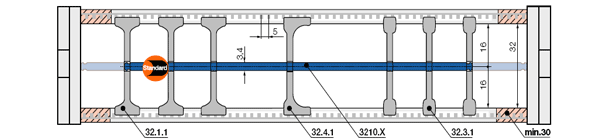

Innenaufteilung und Leitungen konfigurieren

Variante 1: Standard

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

Standard 01 ESD Trennsteg
Für alle Einsatzzwecke. Bietet maximale Haltekraft und sicheren Stand. Standardmäßig werden Trennstege jedes 2. Kettenglied montiert! Weitere Innenaufteilungselemente auf Anfrage.

Anschlusselemente

KMA - pendelnd

unmontiert	montiert

Für enge Einbauverhältnisse

Option - integrierte C-Profil-
Zugentlastung mit Chainfix

Korrosionsbeständig

Option: Gewindebuchsen auf Anfrage

Für die ausgewählte Kette sind keine Anschlusselemente verfügbar.


:
Art.-Nr. :

Art.-Nr. :

Zugentlastungen

Führungsrinnen - für lange Verfahrwege

Führungsrinne "Super-Alu", "Basic"

Führungsrinne "Super-Alu", "Heavy Duty"

Führungsrinnen aus Stahl

1. Rinnenseitenteil, Aluminium, 2 m

2. Gleitschiene, Kunststoff, 2 m

3. Kunststoff Gleitleisten*, seitlich, 2 m

4. Klemmschuh, Alu

5. C-Profil, Stahl verzinkt

6. Innensechskant M6 x 16

7. Gleitmutter M6

8. Verbinder "Basic", Kunststoff

10. Optional: Dämpfungsprofil, Gummi

*ohne Gleitleisten auf Anfrage

"Super-Alu" Rinne - der igus® Standard bei Führungsrinnen

Die "Super"-Alu-Rinne ist ein Baukasten an Führungsrinnen für lange Verfahrwege (wenn e-ketten® sich aufeinander ablegen). Die "Super"- Alu-Rinne ist in einfachen und preisgünstigen "Basisausführungen" lieferbar und lässt sich für den anspruchsvollen Anlagenbau erweitern. Diese universelle Einsetzbarkeit macht sie zu dem von igus® empfohlenen igus®-Standard bei Führungsrinnen.

Vielfältige Befestigungsmöglichkeiten mit Montagewinkel, Klemmschuh, Verbindungselementen
Gleitleisten zum Schutz vor seitlichem Abrieb bei hohen Geschwindigkeiten
Korrosionsfest durch seewasserbeständiges Aluminium
Flexible Montage - Befestigung auf Unterkonstruktion unabhängig von Profillängen und Stoßstellen

Für die ausgewählte Kette ist eine Führungsrinne nicht verfügbar.


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Sehr gute Verschleiß- und Geräuschwerte
Sehr leichte und universelle Montage

1. Verbindungselement

2. Kunststoff-Gleitschiene

3. Klemmschuh

4. Gleitleisten

5. C-Profile

1. Rinnenseitenteil, Aluminium, 2 m

2. Gleitschiene, Kunststoff, 2 m

3. Kunststoff Gleitleisten*, seitlich, 2 m

5. C-Profil, Stahl verzinkt

7. Gleitmutter M6

9. Montagewinkel "Heavy Duty"

10. Dämpfungsprofil, Gummi

11. Innensechskant M6 x 20

*ohne Gleitleisten auf Anfrage

"Super-Alu" Rinne - der igus® Standard bei Führungsrinnen

Vielfältige Befestigungsmöglichkeiten mit Montagewinkel, Klemmschuh, Verbindungselementen
Gleitleisten zum Schutz vor seitlichem Abrieb bei hohen Geschwindigkeiten
Korrosionsfest durch seewasserbeständiges Aluminium
Flexible Montage - Befestigung auf Unterkonstruktion unabhängig von Profillängen und Stoßstellen

Für die ausgewählte Kette ist eine Führungsrinne nicht verfügbar.


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

Sehr gute Verschleiß- und Geräuschwerte
Sehr leichte und universelle Montage

1. Aluminium-Profile

2. Kunststoff-Gleitschiene

3. Montagewinkel Heavy Duty

4. Gleitleisten

5. C-Profile

6. Dämpfungsprofile

1. Führungsrinne (blau)
2. Gleitschiene (schwarz)
3. Montageset (rot)
4. Individuelle Befestigung ohne C-Profil
5. Länge Profilschiene

Führungsrinnen werden bei Anwendungen eingesetzt, bei denen das Obertrum der e-kette® auf dem Untertrum gleitet. Bei Verwendung der igus® Führungsrinne aus Stahl werden folgende Komponenten benötigt.Führungsrinne ohne Gleitschienen Art.Nr. 97.30, Führungsrinne mit Gleitschienen Art.Nr. 97.31Montagesets als Stoßverbinder Art.Nr. 97.50. XX
.XX gibt die Länge der C - Profile an, auf denen die Führungsrinne montiert wird.Die Standardlänge der Rinnenteile und Gleitschienen beträgt 2 m. Die benötigte Gesamtlänge der Führungsrinne ergibt sich aus dem Verfahrweg.

Für die ausgewählte Kette ist eine Führungsrinne nicht verfügbar.


Art.-Nr. :
A [mm]:
B [mm]:
C [mm]:
D [mm]:
E [mm]:
F [mm]:
G [mm]:
H [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

KonstruktionsangabenWeitere Informationen zur "gleitenden Anwendung"

+ Einfache Montage durch Montagesets
+ 2-teilige Ausführung - einstellbar auf Kettenbreite
+ Sehr stabil
+ Preisgünstig
+ Große Auswahl

Führungsrinne ohne Gleitschienen Art.Nr. 97.30, Führungsrinne mit Gleitschienen Art.Nr. 97.31

Montagesets als Stoßverbinder Art.Nr. 97.50. XX

Ablegerinne

Ablegerinne Typ 01

Unterstützung des Untertrums - Ablegerinne als Modulbaukasten Einfache, einteilige Ablegerinnen für das e-ketten®- Untertrum. Ihre Breite, Höhe oder Farbe - wir liefern die passende e-kette® mitsamt dem Ablegerinnensystem einbaufertig für Ihre Maschine oder Anwendung. Sparen Sie Beschaffungskosten und Konstruktionsaufwand.

Komplettes System, einbaufertig
Keine aufwendigen Eigenbauten mehr notwendig
Passend für viele e-ketten®-Breiten
Einfache Anbindemöglichkeit an Ihre Maschine auf Profilen oder Wandkonsolen
In 2 Typen und 4 Ausführungen lieferbar

Für die ausgewählte Kette ist eine Ablegerinne nicht verfügbar.


Art.-Nr. :
B Ra [mm]:
B Ri [mm]:

Stk. der Konfiguration hinzufügen

Online Services:

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

hängend max. [m]	80
stehend max. [m]	5
seitlich freitragend max. [m]	1.5
lange Verfahrwege max. [m]	200
kreisförmig	mit Nacharbeit

Material Kettenglieder	igumid ESD
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	80
Gleitgeschwindigkeit max. [m/s]	10
Beschleunigung gleitend max. [m/s²]	50
Geschwindigkeit FLG max. [m/s]	20
Beschleunigung FLG max. [m/s²]	200
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB
